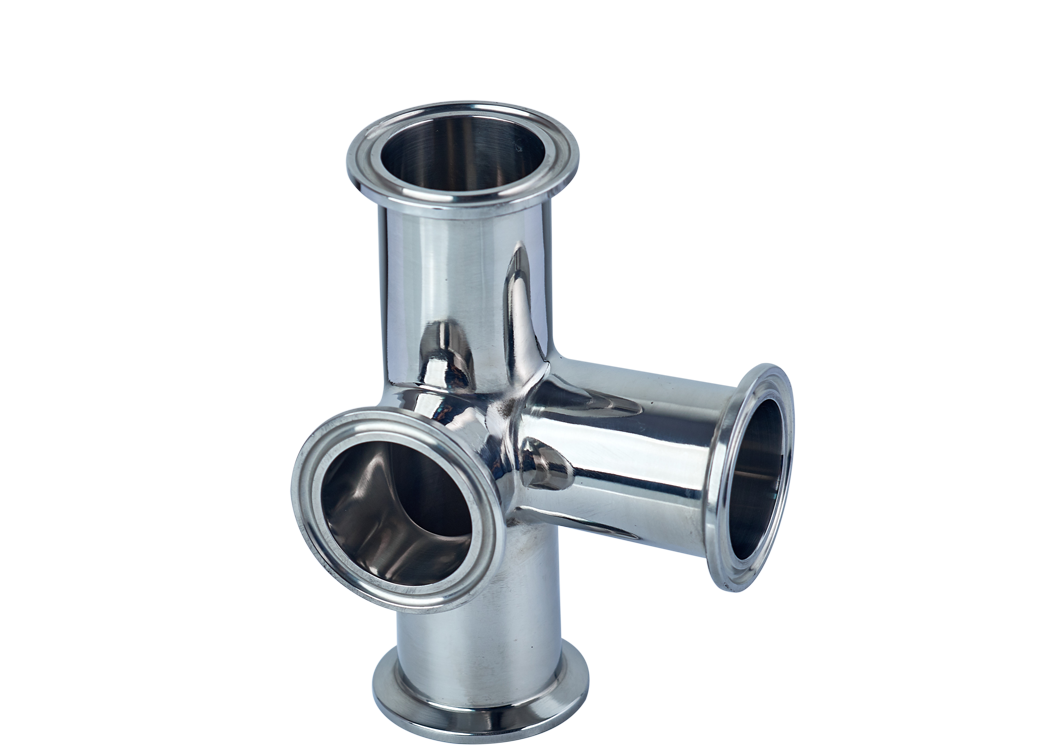

衛生級快裝四通管件
衛生級快裝四通管件采用高品質不銹鋼材料和高標準的制造工藝，確保管件表面光滑、無死角，滿足高潔凈度的要求。這有助于降低物料污染風險，提高產品質量和生產效率
< >
衛生級快裝四通管件技術規格書
一、材質類型
衛生級快裝四通管件采用高品質不銹鋼材料制造，常用的不銹鋼牌號有304、316等，這些材料具有良好的耐腐蝕性、高強度和耐磨性，能夠滿足食品、制藥和其他需要高潔凈度場合的衛生要求。
二、管件連接方式
卡箍連接：衛生級快裝四通管件采用卡箍連接方式，連接快速、簡便，且具有良好的密封性能?？ü坎捎貌讳P鋼材料制造，表面經過拋光處理，確保管件連接處的潔凈度和美觀度。
焊接連接：對于需要更高強度的場合，衛生級快裝四通管件可以采用焊接連接方式。焊接工藝采用氬弧焊或激光焊，確保焊接質量穩定可靠，焊縫平滑美觀，無損檢測合格率高。
三、規格尺寸
衛生級快裝四通管件的規格尺寸根據實際需求進行定制，常見的規格有DN10、DN15、DN20、DN25等。根據用戶要求，管件也可以定制不同長度和角度，以滿足各種流體控制需求。
四、表面處理
衛生級快裝四通管件的表面處理采用拋光處理，使管件表面光滑、無毛刺、無死角，達到高潔凈度和美觀度要求。拋光后的管件不易生銹，且抗污能力較強，方便清洗和消毒。
五、制造標準
衛生級快裝四通管件按照相關國家和行業標準制造，如ISO 2852、ASME B16.9等。同時，管件的設計和制造過程還需符合相關食品和制藥行業的衛生標準要求，如FDA、EHEDG等。
六、適用范圍
衛生級快裝四通管件廣泛應用于食品、制藥、生物工程、化學工業等領域。它能夠滿足各種高潔凈度場合的流體控制需求，如物料輸送、氣體置換、工藝管道連接等。由于其優異的衛生性能和可靠性，衛生級快裝四通管件已成為眾多行業的首選流體控制元件。
七、優勢特點
高潔凈度：衛生級快裝四通管件采用高品質不銹鋼材料和高標準的制造工藝，確保管件表面光滑、無死角，滿足高潔凈度的要求。這有助于降低物料污染風險，提高產品質量和生產效率。
快速安裝：衛生級快裝四通管件采用快裝連接方式，安裝簡便快捷?？ü窟B接能夠?qū)崿F(xiàn)快速拆裝，便于維修和更換，提高生產效率。同時，焊接連接也具有較高的強度和可靠性，適用于不同場合的需求。
多樣化設計：衛生級快裝四通管件可根據用戶需求進行定制化設計，包括規格尺寸、角度、連接方式等。多樣化的設計能夠滿足各種流體控制需求，提高管件的使用靈活性和適應性。
良好的密封性能：衛生級快裝四通管件采用優質密封材料和精密的加工工藝，確保管件具有良好的密封性能。這有助于防止流體泄漏和外部雜質進入系統，保證工藝過程的穩定性和可靠性。
長壽命：衛生級快裝四通管件采用高品質不銹鋼材料制造，具有良好的耐腐蝕性和耐磨性。在正確的安裝和使用條件下，管件的使用壽命較長，減少了維修和更換的頻率和維護成本。
| 型號表示方法 | ||||||||||||
| WH | -600 | —Q1 | —C1 | —F | —16 | —P | —25 | —D1 | —B | —W2 | —B2 | —L |
| >1.偉恒品牌 | >2.驅動方式 | >3.閥體類型 | >4.連接方式 | >5.密封材質 | >6.公稱壓力 | >7.閥體材質 | >8.公稱通徑 | >9.控制方式 | >10.防爆等級 | —20~150℃ | >12.附件選項 | >13.三通流向 |
| 1~7必選項，8~13可選項 | ||||||||||||
| 1代號 | 5代號 | 密封材質 | 10代號 | 防爆等級 | |
| WH | 偉恒品牌 | F | 聚四氟乙烯PTFE | B | ExdIl BT4 Gb隔爆防爆型 |
| PPL | 對位聚苯 | BZ | ExdllCT5 Gb隔爆防爆型 | ||
| 2代號 | 驅動方式 | H | 金屬硬密封 | BC | Exdll CT6 Gb隔爆防爆型 |
| 600 | 氣動執行器系列 | Y | 硬質合金 | BM | ExmbllT4 Gb澆封防爆型 |
| 900 | 電動執行器系 | X1 | 丁晴橡膠NBR | BA | Exiall CT6Ga本安防爆型 |
| 2001 | 列塑料執行器角座閥系列 | X2 | 天然橡膠NR | ||
| 2002 | 不銹鋼執行器角座閥系列 | X3 | 三元乙丙橡膠EPDM | 11代號 | 介質溫度 |
| X4 | 氟橡膠FPM | W1 | -20-80C | ||
| 3代號 | 閥體類型 | X5 | 食品級硅橡膠SI | W2 | -20-150C |
| Q1 | 二通閥 | F46 | 全襯聚全氟乙炳烯FEP | W3 | -20-250C |
| Q2 | 三通閥 | PFA | 全襯可溶性聚四氟乙烯PFA全 | W4 | -29-425C |
| Q3 | 四通閥 | F4 | 全襯聚四氟乙烯PTFE | W5 | -29-650C |
| Q4 | 固定式球閥 | N | 尼龍 | W6 | -196-60C |
| Q5 | V型球 | TC | 襯陶瓷 | ...... | ...... |
| Q6 | 薄型球閥 | J | 襯膠 | .它特殊溫度可根據客戶要求設計制造 | |
| Q7 | 衛生級球閥 | PEEK | 聚醚醚酮 | ||
| Q8 | 塑料球閥 | W | 當環 | 12代號 | 附件選型 |
| Q9 | 高真空球閥 | ...... | ...... | B1 | 2位3通電磁閥 |
| Q10 | 全村氟球閥 | .其它特殊密封材質可根據客戶要求設計制造 | B2 | 2位5通電磁閥 | |
| Q11 | 低溫球閥 | B3 | 2位3通防爆電磁閥 | ||
| Q12 | 保溫球閥 | 6代號 | 公稱壓力 | B4 | 2位5通防爆電磁閥 |
| Q13 | 偏心半球閥 | ...... | ...... | B5 | 過濾減壓閥 |
| Q14 | 罐底閥 | B6 | 限位開關 | ||
| Q15 | 陶瓷球閥 | 7代號 | 閥體材質 | B7 | 防爆限位開關 |
| D1 | 中線軟密封蝶閥 | Q | 球墨鑄鐵HT200 | B8 | 手操機構 |
| D2 | 三偏心蝶閥 | C | 碳鋼 | B9 | 定位器 |
| D3 | 衛生級蝶閥 | P | 不銹鋼304 | ...... | ...... |
| D4 | 塑料蝶閥 | R | 不銹鋼316 | ||
| D5 | 通風蝶閥 | PL | 不銹鋼304L | 13代號 | 三通流向 |
| D6 | 全村氟蝶閥 | RL | 不銹鋼316L | L | 三通L型BC切換 |
| D7 | 高真空蝶閥 | U | 聚氯乙烯UPVC | T1 | 三通T型C口開關 |
| D8 | 粉體蝶閥 | PP | 增強聚丙烯RPP | T2 | 三通T型AB切換 |
| Z1 | 閘閥 | L | 鋁合金 | T3 | 三通T型AC切換 |
| Z2 | 刀型閘閥 | ...... | ...... | T4 | 三通T型B口開關 |
| J1 | 截止閥 | ·其它特殊閥體材質可根據客戶要求設計制造 | |||
| J2 | 波紋管裁止閥 | ||||
| J3 | 角座閥 | 8代號 | 公稱通徑 | ||
| F1 | 上展式放料閥 | ...... | ...... | ||
| F2 | 下展式放料閥 | ||||
| ·其它特殊閥體材質可根據客戶要求設計制造 | 9代號 | 控制方式 | |||
| Z | 標準開關型 | ||||
| 4代號 | 連接方式 | T1 | 整體開關型 | ||
| C1 | 內螺紋 | T2 | 整體調節型 | ||
| C2 | 由令 | T3 | RS485總線型 | ||
| C3 | 外螺紋 | D1 | 雙作用 | ||
| C4 | 法蘭 | D2 | 雙作用調節型 | ||
| C5 | KF真空卡盤 | E1 | 單作用常閉 | ||
| C6 | 焊接 | E2 | 單作用常閉調節型 | ||
| C7 | 對夾 | E3 | 單作用常開 | ||
| C8 | 卡箍 | E4 | 單作用常開調節型 | ||
