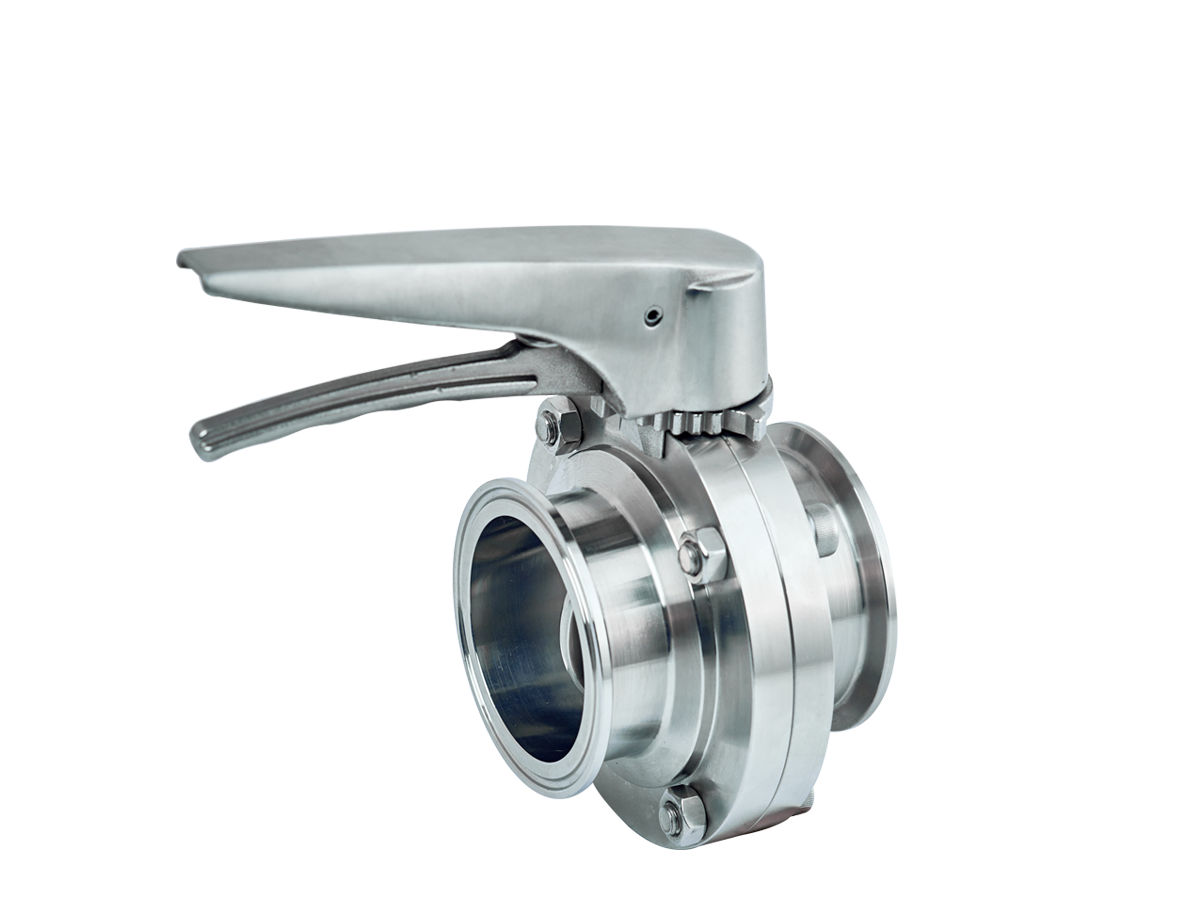

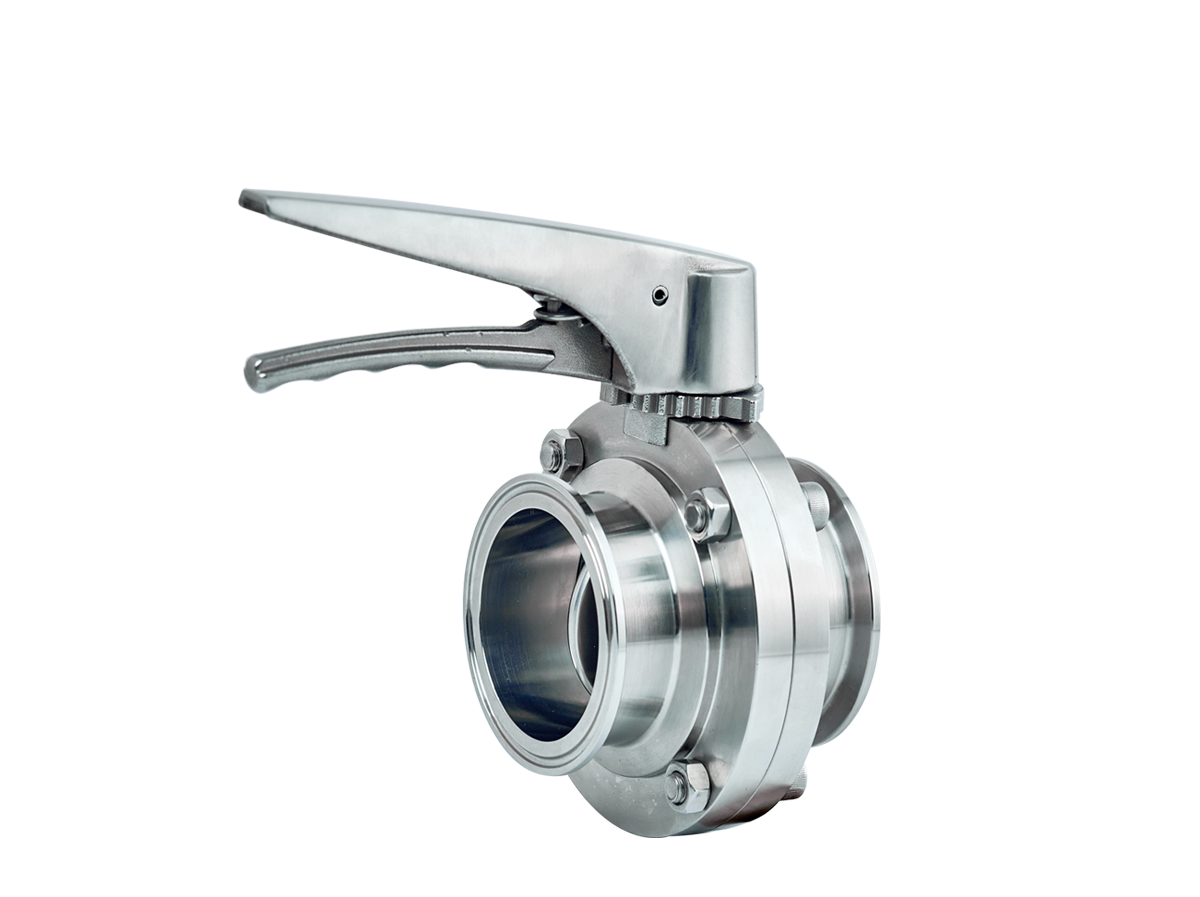

鴨嘴式快裝蝶閥
鴨嘴式蝶閥是一種特殊的蝶閥，其結構特點是在閥體上設計了一個鴨嘴形的結構，其優點是密封性能好，使用壽命長，且易于維護和保養。
< >
鴨嘴式快裝蝶閥是一種特殊的蝶閥，其結構特點是在閥體上設計了一個鴨嘴形的結構。這種設計使得蝶閥在關閉時能夠更好地密封，防止介質泄漏。
鴨嘴式蝶閥通常適用于需要高密封性能的場合，如化工、石油、天然氣等領域。其優點是密封性能好，使用壽命長，且易于維護和保養。
在安裝鴨嘴式快裝蝶閥時，需要注意以下幾點：
- 確認工況參數：了解并確認工況參數，包括介質的溫度、壓力、流量等，以選擇合適的蝶閥型號和材料。
- 檢查材料質量：確保蝶閥的材料符合相關標準，無裂紋、銹蝕等缺陷。
- 核對安裝尺寸：確保蝶閥與管道連接的準確性和緊密性，避免尺寸不匹配導致泄漏或無法正常工作。
- 遵循安裝順序：按照正確的安裝順序進行安裝，注意保護蝶閥不受損傷。
- 試運行與調試：在安裝完成后進行試運行和調試，確保其滿足設計要求和使用要求。
- 正確安裝和使用鴨嘴式快裝蝶閥對于其正常運行和使用壽命至關重要。在安裝過程中，應嚴格遵守相關須知事項，確保蝶閥的安全、穩定和高效運行。
| 名稱 | 鴨嘴式快裝蝶閥 |
| 公稱通徑 | DN15-DN200mm |
| 公稱壓力 | 1.6Mpa(如需其他壓力標準，訂貨時請注明) |
| 連接方式 | 快裝、卡箍、快卡、卡盤 |
| 閥體材質 | 碳鋼（C）不銹鋼304（P）不銹鋼316（R） |
| 表面處理 | 內外鏡面拋光 |
| 密封材質 | 聚四氟乙烯 （PTFE）、三元乙丙橡膠（EPDM）、硅橡膠（VMQ）、丁晴橡膠（NBR）、氟化橡膠（FPM）、金屬密封（H）、硬質合金（Y） |
| 使用介質 | 氣體、液體、油品、真空、水蒸氣 |
| 介質溫度 | -20℃-150℃(F) 、 -20℃-250℃ (PPL) 、-29℃-425℃(H)(Y) |
| 應用 | 該類型球閥系列是一款衛生型的用于物料傳送控制的一類閥門系列。廣泛應用于食品、飲料加工，以及制藥和化學工業領域 |
| 標準 | DIN標準系列，3A標準系列SMS標準系列，ISO/IDF標準系列，BS/RJT標準系列，ASME/BPE等（有各標準的閥門系列可以向客戶提供） |
| 球閥的組成部件一般包括 | 一個手柄、一個帶有貫通腔的球體、閥體、閥門軸芯以及軸密封圈 |
備注:
- 衛生級直通快裝球閥閥體可采用：鑄造或鍛造工藝；
形式分為：浮動式、固定式、上裝式；
密封分為：軟密封、硬密封；
耐壓高達：2000磅級，耐溫低至-196C高達570。 - 其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。
| 型號表示方法 | ||||||||||||
| WH | -600 | —Q1 | —C1 | —F | —16 | —P | —25 | —D1 | —B | —W2 | —B2 | —L |
| >1.偉恒品牌 | >2.驅動方式 | >3.閥體類型 | >4.連接方式 | >5.密封材質 | >6.公稱壓力 | >7.閥體材質 | >8.公稱通徑 | >9.控制方式 | >10.防爆等級 | —20~150℃ | >12.附件選項 | >13.三通流向 |
| 1~7必選項，8~13可選項 | ||||||||||||
| 1代號 | 5代號 | 密封材質 | 10代號 | 防爆等級 | |
| WH | 偉恒品牌 | F | 聚四氟乙烯PTFE | B | ExdIl BT4 Gb隔爆防爆型 |
| PPL | 對位聚苯 | BZ | ExdllCT5 Gb隔爆防爆型 | ||
| 2代號 | 驅動方式 | H | 金屬硬密封 | BC | Exdll CT6 Gb隔爆防爆型 |
| 600 | 氣動執行器系列 | Y | 硬質合金 | BM | ExmbllT4 Gb澆封防爆型 |
| 900 | 電動執行器系 | X1 | 丁晴橡膠NBR | BA | Exiall CT6Ga本安防爆型 |
| 2001 | 列塑料執行器角座閥系列 | X2 | 天然橡膠NR | ||
| 2002 | 不銹鋼執行器角座閥系列 | X3 | 三元乙丙橡膠EPDM | 11代號 | 介質溫度 |
| X4 | 氟橡膠FPM | W1 | -20-80C | ||
| 3代號 | 閥體類型 | X5 | 食品級硅橡膠SI | W2 | -20-150C |
| Q1 | 二通閥 | F46 | 全襯聚全氟乙炳烯FEP | W3 | -20-250C |
| Q2 | 三通閥 | PFA | 全襯可溶性聚四氟乙烯PFA全 | W4 | -29-425C |
| Q3 | 四通閥 | F4 | 全襯聚四氟乙烯PTFE | W5 | -29-650C |
| Q4 | 固定式球閥 | N | 尼龍 | W6 | -196-60C |
| Q5 | V型球 | TC | 襯陶瓷 | ...... | ...... |
| Q6 | 薄型球閥 | J | 襯膠 | .它特殊溫度可根據客戶要求設計制造 | |
| Q7 | 衛生級球閥 | PEEK | 聚醚醚酮 | ||
| Q8 | 塑料球閥 | W | 當環 | 12代號 | 附件選型 |
| Q9 | 高真空球閥 | ...... | ...... | B1 | 2位3通電磁閥 |
| Q10 | 全村氟球閥 | .其它特殊密封材質可根據客戶要求設計制造 | B2 | 2位5通電磁閥 | |
| Q11 | 低溫球閥 | B3 | 2位3通防爆電磁閥 | ||
| Q12 | 保溫球閥 | 6代號 | 公稱壓力 | B4 | 2位5通防爆電磁閥 |
| Q13 | 偏心半球閥 | ...... | ...... | B5 | 過濾減壓閥 |
| Q14 | 罐底閥 | B6 | 限位開關 | ||
| Q15 | 陶瓷球閥 | 7代號 | 閥體材質 | B7 | 防爆限位開關 |
| D1 | 中線軟密封蝶閥 | Q | 球墨鑄鐵HT200 | B8 | 手操機構 |
| D2 | 三偏心蝶閥 | C | 碳鋼 | B9 | 定位器 |
| D3 | 衛生級蝶閥 | P | 不銹鋼304 | ...... | ...... |
| D4 | 塑料蝶閥 | R | 不銹鋼316 | ||
| D5 | 通風蝶閥 | PL | 不銹鋼304L | 13代號 | 三通流向 |
| D6 | 全村氟蝶閥 | RL | 不銹鋼316L | L | 三通L型BC切換 |
| D7 | 高真空蝶閥 | U | 聚氯乙烯UPVC | T1 | 三通T型C口開關 |
| D8 | 粉體蝶閥 | PP | 增強聚丙烯RPP | T2 | 三通T型AB切換 |
| Z1 | 閘閥 | L | 鋁合金 | T3 | 三通T型AC切換 |
| Z2 | 刀型閘閥 | ...... | ...... | T4 | 三通T型B口開關 |
| J1 | 截止閥 | ·其它特殊閥體材質可根據客戶要求設計制造 | |||
| J2 | 波紋管裁止閥 | ||||
| J3 | 角座閥 | 8代號 | 公稱通徑 | ||
| F1 | 上展式放料閥 | ...... | ...... | ||
| F2 | 下展式放料閥 | ||||
| ·其它特殊閥體材質可根據客戶要求設計制造 | 9代號 | 控制方式 | |||
| Z | 標準開關型 | ||||
| 4代號 | 連接方式 | T1 | 整體開關型 | ||
| C1 | 內螺紋 | T2 | 整體調節型 | ||
| C2 | 由令 | T3 | RS485總線型 | ||
| C3 | 外螺紋 | D1 | 雙作用 | ||
| C4 | 法蘭 | D2 | 雙作用調節型 | ||
| C5 | KF真空卡盤 | E1 | 單作用常閉 | ||
| C6 | 焊接 | E2 | 單作用常閉調節型 | ||
| C7 | 對夾 | E3 | 單作用常開 | ||
| C8 | 卡箍 | E4 | 單作用常開調節型 | ||
