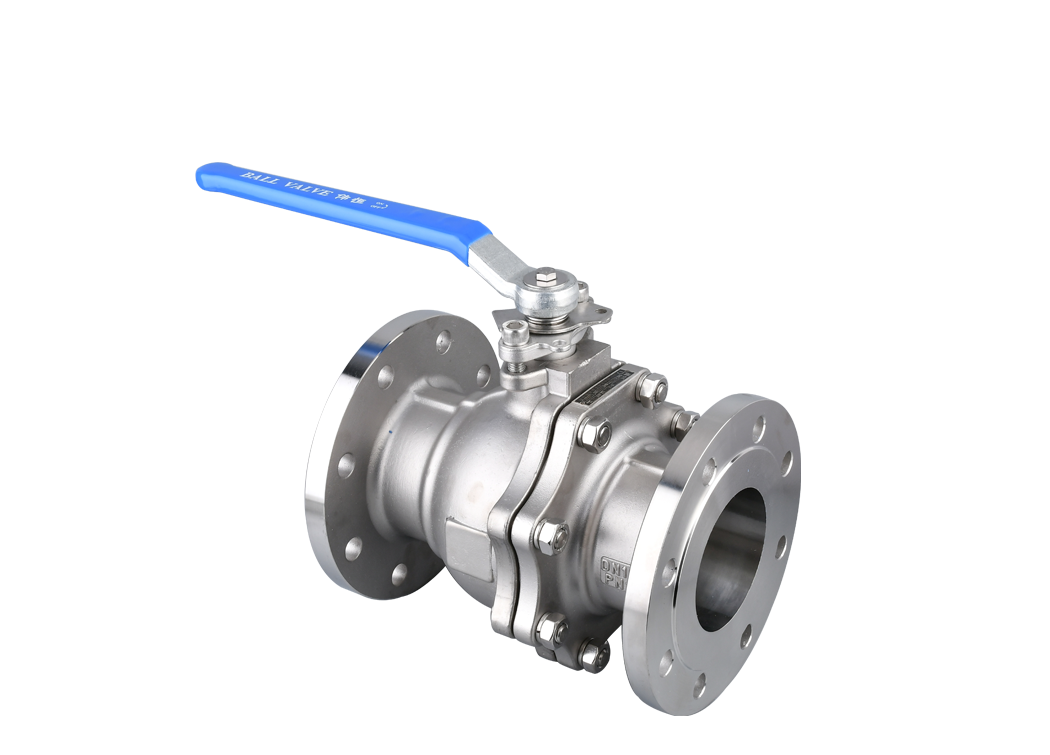

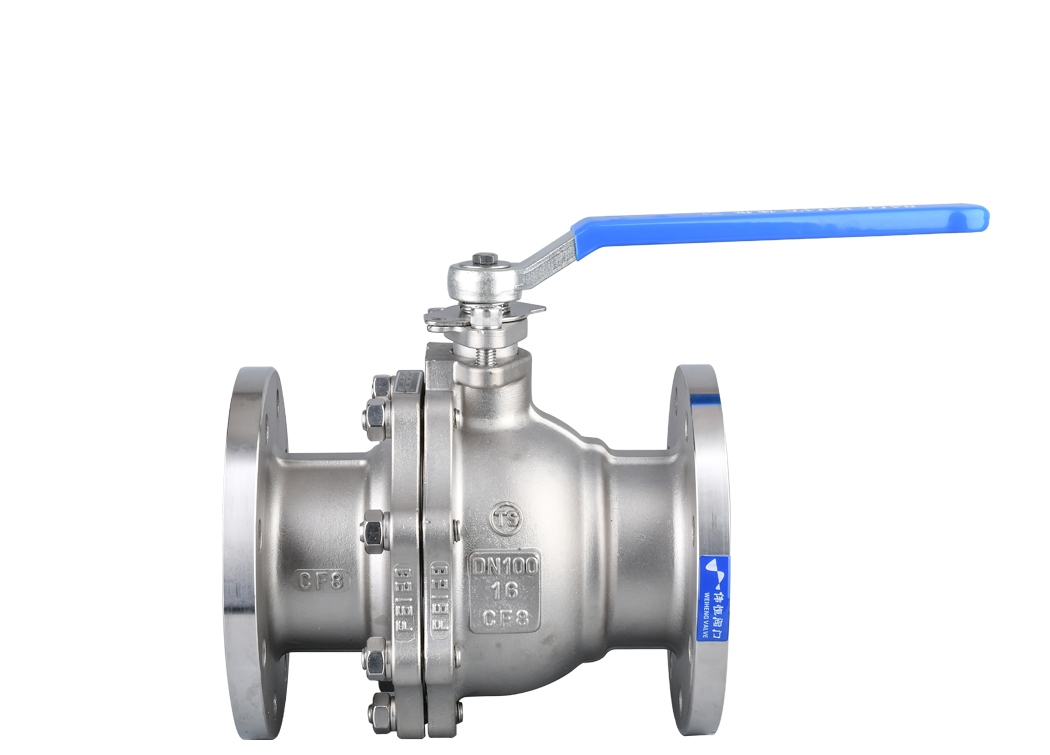

CF8 兩片式法蘭球閥
CF8(中國稱為304不銹鋼) 球閥是采用不銹鋼材料制作而成的一種閥門，具有良好的防腐蝕性能，適用于各種腐蝕性介質。
< >
CF8(中國稱為304不銹鋼) 球閥是采用不銹鋼材料制作而成的一種閥門，具有良好的防腐蝕性能，適用于各種腐蝕性介質。此外，CF8球閥還具有結構簡單、密封性能好、使用壽命長等優點。在化工、石油、制藥等領域得到了廣泛應用。
兩片式法蘭球閥是一種常用的閥門，由兩片法蘭和球體組成。這種閥門主要用于管道中，能夠控制流體的流動，如水、氣體或蒸汽等。
備注:1,衛生級直通快裝球閥閥體可采用：鑄造或鍛造工藝，
形式分為:浮動式、固定式、上裝式;
密封分為:軟密封、硬密封，
耐壓高達:2000磅級，耐溫低至-196C高達570。
2.其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。
兩片式法蘭球閥是一種常用的閥門，由兩片法蘭和球體組成。這種閥門主要用于管道中，能夠控制流體的流動，如水、氣體或蒸汽等。
兩片式法蘭球閥的優點在于其結構簡單、密封性能好、操作方便，且能夠快速地開啟和關閉。此外，由于其法蘭連接方式，使得安裝和拆卸都非常方便。這種閥門通常用于各種流體輸送系統中，能夠有效地控制流體流向。
兩片式法蘭球閥在應用時需要注意以下幾點：
- 在安裝前應檢查閥門的質量和規格，確保其符合使用要求。
- 在使用過程中應定期檢查閥門的密封性能，如發現泄漏應及時維修或更換密封件。
- 在操作時應緩慢開啟和關閉閥門，避免過快或過猛地操作，以免損壞閥門。
- 在使用過程中應保持閥門的清潔，避免雜物進入閥門內部，影響其正常工作。
兩片式法蘭球閥是一種常用的閥門，具有較好的穩定性和可靠性，廣泛應用于各種流體輸送系統中。在使用過程中應注意維護和保養，以保證其正常工作并延長使用壽命。
| 名稱 | CF8 兩片式法蘭球閥 |
| 公稱通徑 | DN15-DN200mm |
| 公稱壓力 | 1.6Mpa(如需其他壓力標準，訂貨時請注明) |
| 連接方式 | 快裝、卡箍、快卡、卡盤 |
| 閥體材質 | 碳鋼（C）不銹鋼304（P）不銹鋼316（R） |
| 表面處理 | 內鏡面拋光，外硼砂工藝 |
| 密封材質 | 聚四氟乙烯 （PTFE）、三元乙丙橡膠（EPDM）、硅橡膠（VMQ）、丁晴橡膠（NBR）、氟化橡膠（FPM）、金屬密封（H）、硬質合金（Y） |
| 使用介質 | 氣體、液體、油品、真空、水蒸氣 |
| 介質溫度 | -20℃-150℃(F) 、 -20℃-250℃ (PPL) 、-29℃-425℃(H)(Y) |
| 應用 | 該類型球閥系列是一款衛生型的用于物料傳送控制的一類閥門系列。廣泛應用于食品、飲料加工，以及制藥和化學工業領域 |
| 標準 | DIN標準系列，3A標準系列SMS標準系列，ISO/IDF標準系列，BS/RJT標準系列，ASME/BPE等（有各標準的閥門系列可以向客戶提供） |
| 球閥的組成部件一般包括 | 一個手柄、一個帶有貫通腔的球體、閥體、閥門軸芯以及軸密封圈 |
備注:1,衛生級直通快裝球閥閥體可采用：鑄造或鍛造工藝，
形式分為:浮動式、固定式、上裝式;
密封分為:軟密封、硬密封，
耐壓高達:2000磅級，耐溫低至-196C高達570。
2.其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。
| 型號表示方法 | ||||||||||||
| WH | -600 | —Q1 | —C1 | —F | —16 | —P | —25 | —D1 | —B | —W2 | —B2 | —L |
| >1.偉恒品牌 | >2.驅動方式 | >3.閥體類型 | >4.連接方式 | >5.密封材質 | >6.公稱壓力 | >7.閥體材質 | >8.公稱通徑 | >9.控制方式 | >10.防爆等級 | —20~150℃ | >12.附件選項 | >13.三通流向 |
| 1~7必選項，8~13可選項 | ||||||||||||
| 1代號 | 5代號 | 密封材質 | 10代號 | 防爆等級 | |
| WH | 偉恒品牌 | F | 聚四氟乙烯PTFE | B | ExdIl BT4 Gb隔爆防爆型 |
| PPL | 對位聚苯 | BZ | ExdllCT5 Gb隔爆防爆型 | ||
| 2代號 | 驅動方式 | H | 金屬硬密封 | BC | Exdll CT6 Gb隔爆防爆型 |
| 600 | 氣動執行器系列 | Y | 硬質合金 | BM | ExmbllT4 Gb澆封防爆型 |
| 900 | 電動執行器系 | X1 | 丁晴橡膠NBR | BA | Exiall CT6Ga本安防爆型 |
| 2001 | 列塑料執行器角座閥系列 | X2 | 天然橡膠NR | ||
| 2002 | 不銹鋼執行器角座閥系列 | X3 | 三元乙丙橡膠EPDM | 11代號 | 介質溫度 |
| X4 | 氟橡膠FPM | W1 | -20-80C | ||
| 3代號 | 閥體類型 | X5 | 食品級硅橡膠SI | W2 | -20-150C |
| Q1 | 二通閥 | F46 | 全襯聚全氟乙炳烯FEP | W3 | -20-250C |
| Q2 | 三通閥 | PFA | 全襯可溶性聚四氟乙烯PFA全 | W4 | -29-425C |
| Q3 | 四通閥 | F4 | 全襯聚四氟乙烯PTFE | W5 | -29-650C |
| Q4 | 固定式球閥 | N | 尼龍 | W6 | -196-60C |
| Q5 | V型球 | TC | 襯陶瓷 | ...... | ...... |
| Q6 | 薄型球閥 | J | 襯膠 | .它特殊溫度可根據客戶要求設計制造 | |
| Q7 | 衛生級球閥 | PEEK | 聚醚醚酮 | ||
| Q8 | 塑料球閥 | W | 當環 | 12代號 | 附件選型 |
| Q9 | 高真空球閥 | ...... | ...... | B1 | 2位3通電磁閥 |
| Q10 | 全村氟球閥 | .其它特殊密封材質可根據客戶要求設計制造 | B2 | 2位5通電磁閥 | |
| Q11 | 低溫球閥 | B3 | 2位3通防爆電磁閥 | ||
| Q12 | 保溫球閥 | 6代號 | 公稱壓力 | B4 | 2位5通防爆電磁閥 |
| Q13 | 偏心半球閥 | ...... | ...... | B5 | 過濾減壓閥 |
| Q14 | 罐底閥 | B6 | 限位開關 | ||
| Q15 | 陶瓷球閥 | 7代號 | 閥體材質 | B7 | 防爆限位開關 |
| D1 | 中線軟密封蝶閥 | Q | 球墨鑄鐵HT200 | B8 | 手操機構 |
| D2 | 三偏心蝶閥 | C | 碳鋼 | B9 | 定位器 |
| D3 | 衛生級蝶閥 | P | 不銹鋼304 | ...... | ...... |
| D4 | 塑料蝶閥 | R | 不銹鋼316 | ||
| D5 | 通風蝶閥 | PL | 不銹鋼304L | 13代號 | 三通流向 |
| D6 | 全村氟蝶閥 | RL | 不銹鋼316L | L | 三通L型BC切換 |
| D7 | 高真空蝶閥 | U | 聚氯乙烯UPVC | T1 | 三通T型C口開關 |
| D8 | 粉體蝶閥 | PP | 增強聚丙烯RPP | T2 | 三通T型AB切換 |
| Z1 | 閘閥 | L | 鋁合金 | T3 | 三通T型AC切換 |
| Z2 | 刀型閘閥 | ...... | ...... | T4 | 三通T型B口開關 |
| J1 | 截止閥 | ·其它特殊閥體材質可根據客戶要求設計制造 | |||
| J2 | 波紋管裁止閥 | ||||
| J3 | 角座閥 | 8代號 | 公稱通徑 | ||
| F1 | 上展式放料閥 | ...... | ...... | ||
| F2 | 下展式放料閥 | ||||
| ·其它特殊閥體材質可根據客戶要求設計制造 | 9代號 | 控制方式 | |||
| Z | 標準開關型 | ||||
| 4代號 | 連接方式 | T1 | 整體開關型 | ||
| C1 | 內螺紋 | T2 | 整體調節型 | ||
| C2 | 由令 | T3 | RS485總線型 | ||
| C3 | 外螺紋 | D1 | 雙作用 | ||
| C4 | 法蘭 | D2 | 雙作用調節型 | ||
| C5 | KF真空卡盤 | E1 | 單作用常閉 | ||
| C6 | 焊接 | E2 | 單作用常閉調節型 | ||
| C7 | 對夾 | E3 | 單作用常開 | ||
| C8 | 卡箍 | E4 | 單作用常開調節型 | ||
